名称： JX-1600H单工位侧式增压分体机
分类： 侧式注胶机系列
详细介绍：
JX-1600H 单工位侧式增压分体机【机型特点】
1、单工位侧式注胶系统。针对各种不同注胶包封産品所设计的机型，尤其对较复杂的多模穴与滑块机构的模具设计给予较大的应用空间。
2、操作台和溶胶系统采用分体布局。
3、胶泵与胶缸集成装置。结构紧凑，性能稳定。
4、合模采用气液曾压缸连接。合模力更大，适合注胶面积较大、注胶量大産品的大批量成産。

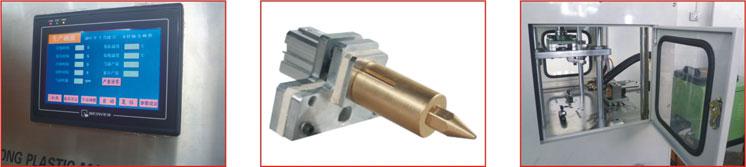

5、计算机触屏显示，实时监控模拟显示人机操控系统.。
6、注胶压力可调，DELTA温控模块，精准监测温况。
7、双手开关合模及安全光栅、急停开关，确保操作安全。
8、模具更换方便，工作台内建産品顶出装置，方便取出産品。
9、机台依人体工程学踏脚板设计，方便生産操作。
【规格参数】
|
低压注胶机 |
JX-1600H |
|
设备尺寸(mm)重量(kg) |
970x890x2050 （400kg） |
|
工作台高度(mm) |
1000 |
|
总占用地面尺寸(mm) |
1700x1000 |
|
包装尺寸(mm)重量(kg) |
1050x1000x2100 (450kg) |
|
熔胶系统 |
（5Liter）×1 |
|
注胶枪角度 |
（36.4°60°.90°）可选 |
|
注胶管 |
JX-ZH-12-C×1 |
|
输入电压 |
200-240VAC/1Phase/50 or 60Hz |
|
温控分区 |
3 |
|
温度范围 |
70°-260°℃ |
|
最大功率(Kw) |
4.5 |
|
工作气压(Mpa) |
0.5（Mpa）~0.8（Mpa） |
|
用气量 |
0.1m3/min |
|
合模方式 |
气液增压缸 (Air Over Oil) |
|
合模压力 |
最大Max.10Ton |
|
合模行程(mm) |
125mm或（or）150mm选用option |
|
控制系统 |
触摸屏/touch screen |
|
标准模具尺寸(mm) |
230×120×150 （25kg） |
|
模具最大尺寸(mm) |
300x200x150 |
|
工件设计最大尺寸约(mm) |
100×90×18 |
