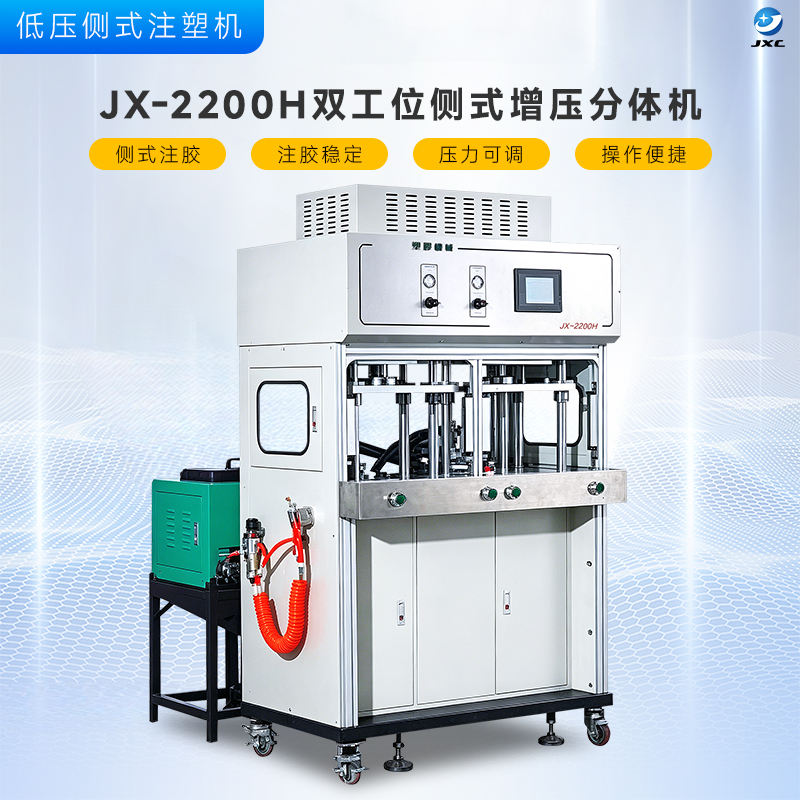

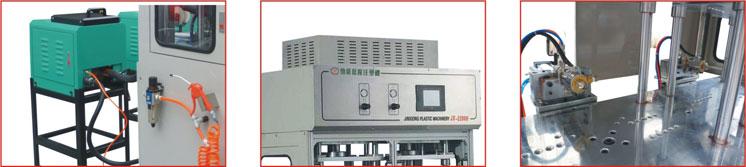

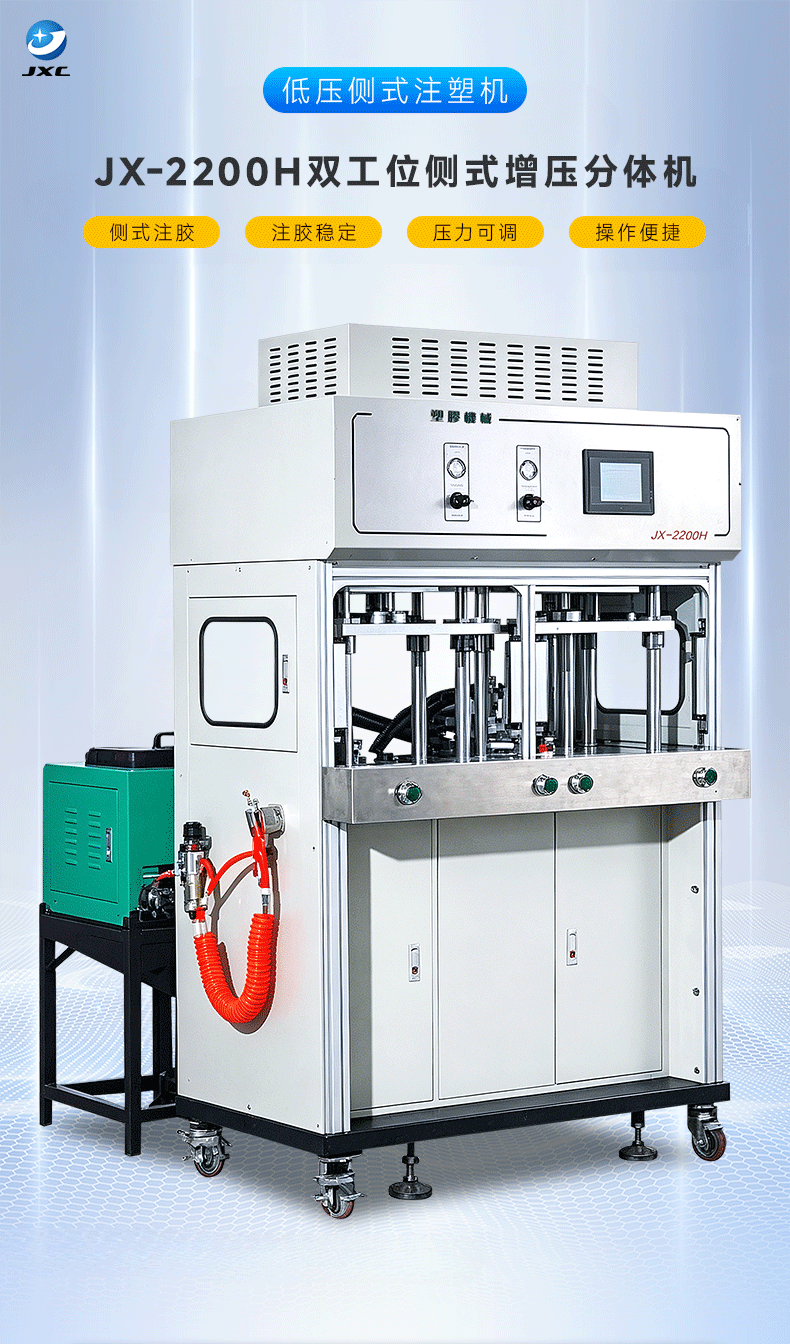

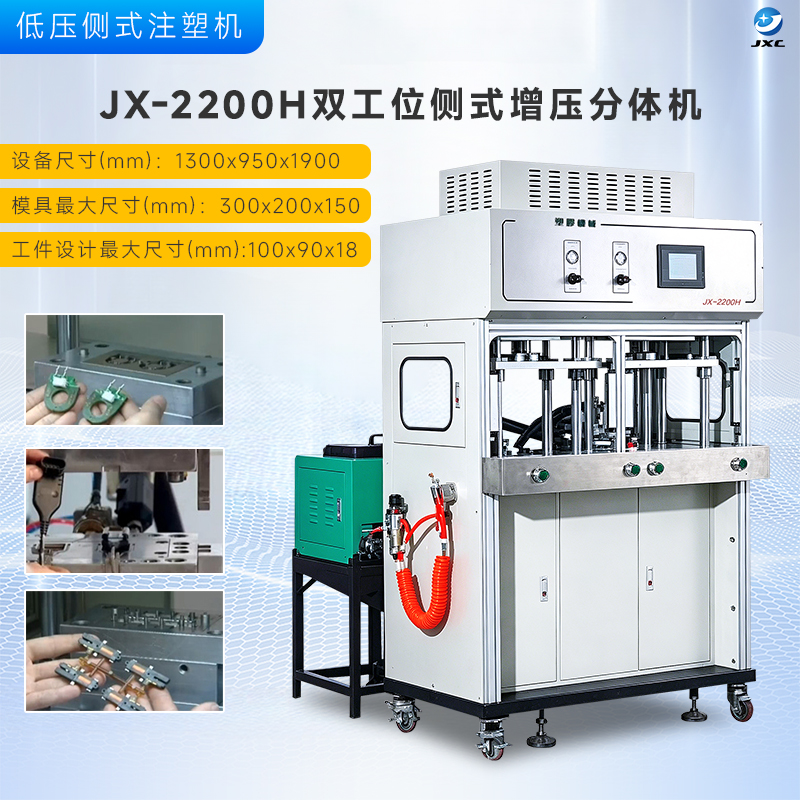

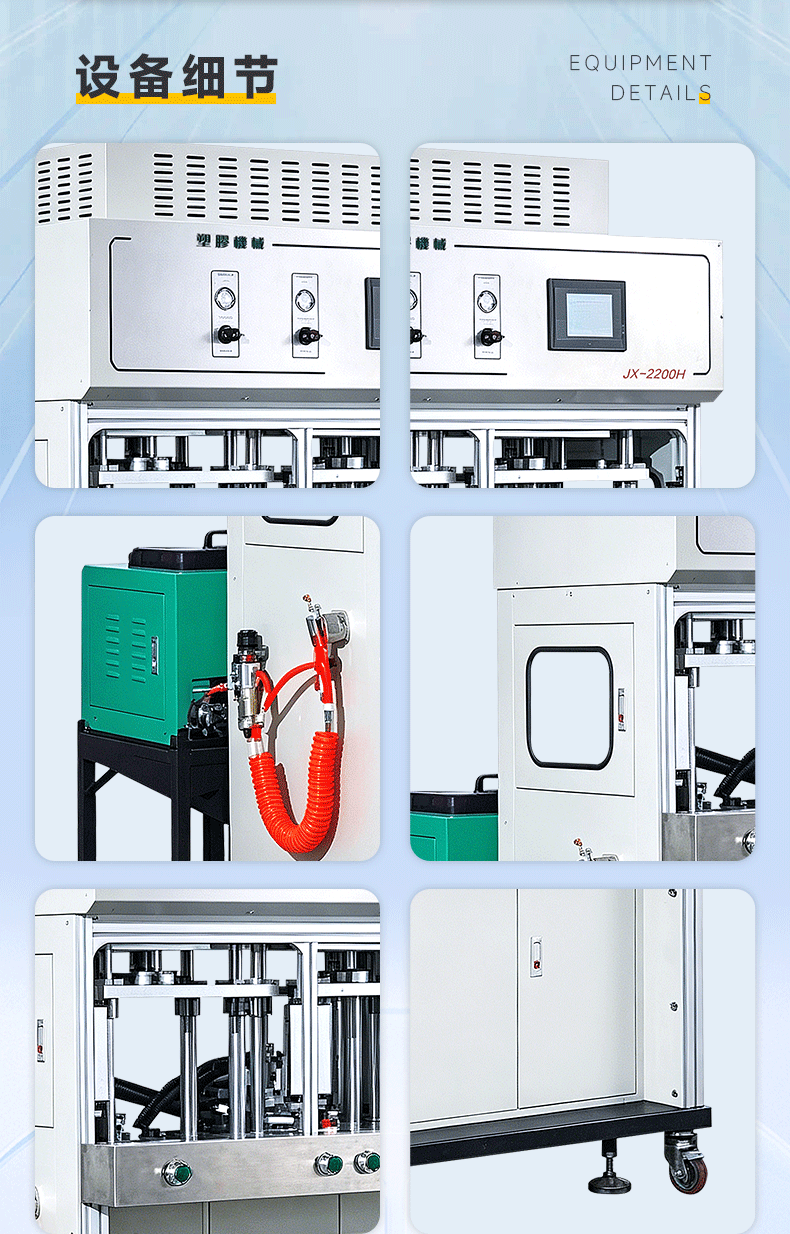

JX-2200H 双工位侧式增压分体机

【机型特点】
1、双工位侧式注胶系统，针对各种不同注胶包封産品所设计的制式机型，尤其对较复杂的多模穴与滑块机构的模具设计给予较大的应用空间。
2、操作台和溶胶系统采用分体布局，使用灵活。
3、计算机触屏显示，多语言PLC控制系统。
4、胶泵与胶缸集成装置。结构紧凑，性能稳定。
5、合模采用气液增压缸，合模力更大，适合注胶面积较大、注胶量大産品的大批量生産。
6、注胶压力可调，DELTA温控模块，精准监测温况。
7、工作保护采用双手操作、同时配备光幕开关。
8、模架设计可容易互换，工作台内建産品顶出装置。
9、可选配双胶缸，注胶更稳定，生産效率更高。
10、机台依人体工程学踏脚板设计，方便生産操作。

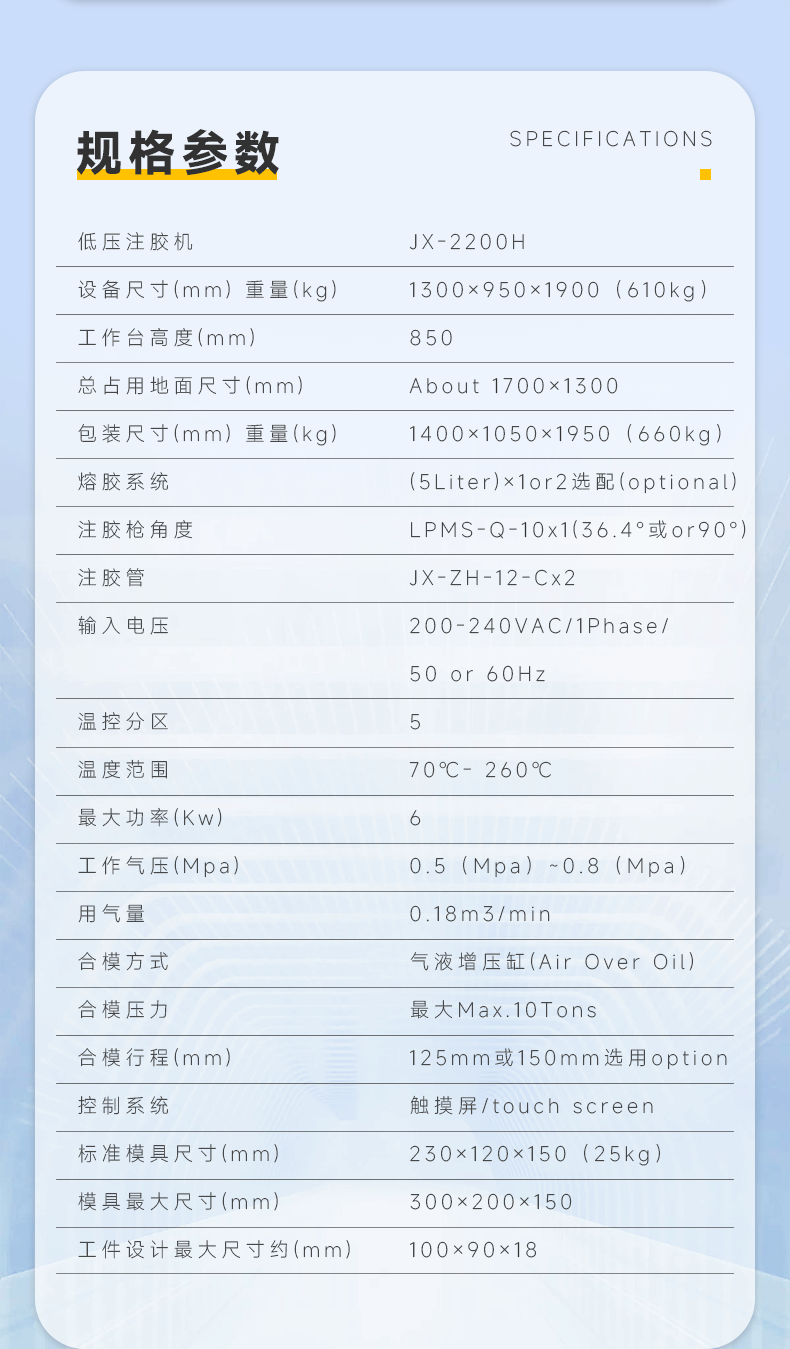

【规格参数】

低压注胶机	JX-2200H

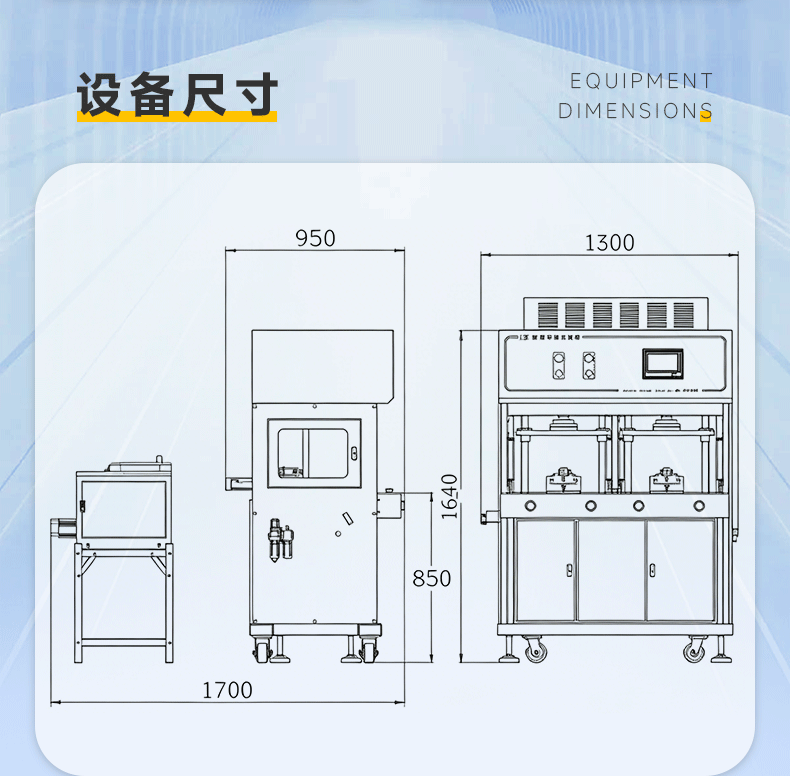

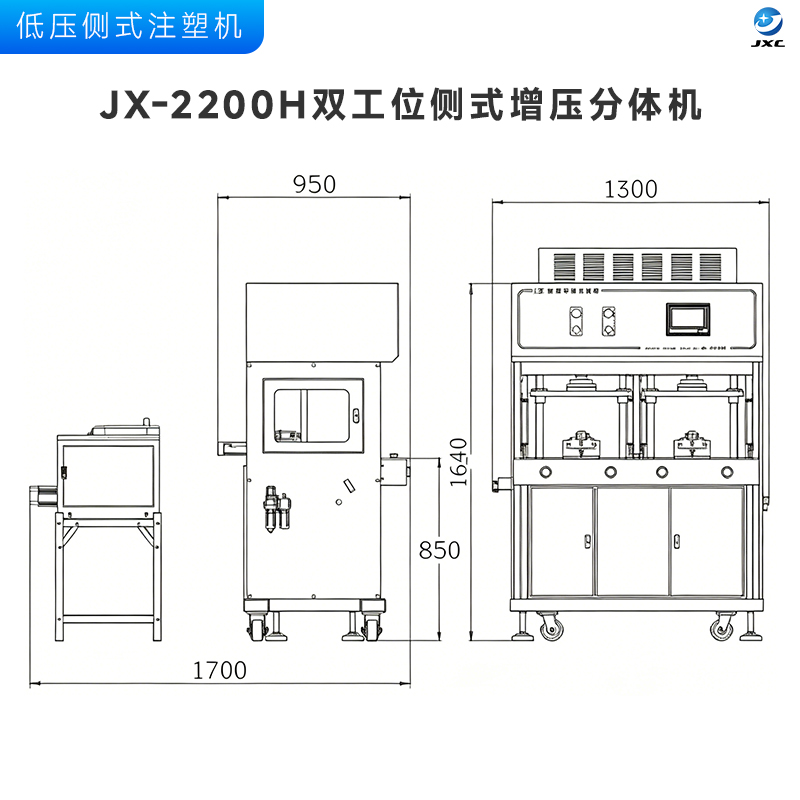

设备尺寸(mm)重量(kg)	1300x950x1900 （610kg）
工作台高度(mm)	850
总占用地面尺寸(mm)	About 1700x1300
包装尺寸(mm)重量(kg)	1400x1050x1950 （660kg）
熔胶系统	（5Liter）×1 or 2 选配（optional）
注胶枪角度	LPMS-Q-10x1 （36.4°或or 90°）
注胶管	JX-ZH-12-C×2
输入电压	200-240VAC/1Phase/50 or 60Hz
温控分区	5
温度范围	70℃- 260℃
最大功率(Kw)	6
工作气压(Mpa)	0.5（Mpa）~0.8（Mpa）
用气量	0.18m3/min
合模方式	气液增压缸（Air Over Oil）
合模压力	最大 Max.10Tons
合模行程(mm)	125mm或（or）150mm选用option
控制系统	触摸屏/touch screen
标准模具尺寸(mm)	230×120×150 （25kg）
模具最大尺寸(mm)	300×200×150
工件设计最大尺寸约(mm)	100×90×18
