名称： JX-1800H单工位侧式增压壹体机
分类： 侧式注胶机系列
详细介绍：
JX-1800H 单工位侧式增压壹体机
【机型特点】
1.单工位侧式注胶系统。针对各种不同注胶包封産品所设计的机型，尤其对较复杂的多模穴与滑块机构的模具设计给予较大的应用空间。
2.操作台和溶胶系统采用整体布局。
3.注胶枪直接和胶缸连接。结构紧凑，使用稳定， 性能简约。
4.合模采用气液曾压缸连接。合模力更大，适合注胶面积较大、注胶量大産品的大批量成産。

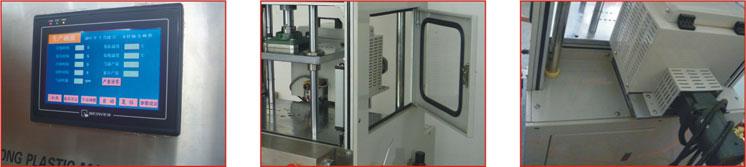

5.计算机触屏显示，多语言PLC控制系统。
6.注胶压力可调，DELTA温控模块，精确检测温况。
7.双手开关合模及安全光栅、急停开关，确保操作安全。
8.配置机械顶出系统和顶出气压控制系统。
9.机台依人体工程学踏脚板设计，方便生産操作。
【规格参数】
|
低压注胶机 |
JX-1800H |
|

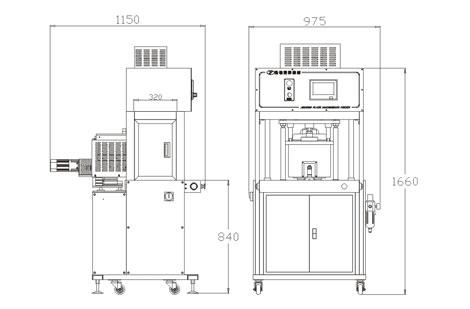

设备尺寸(mm)重量(kg) |
975x1150x1880 (400kg) |
|
工作台高度(mm) |
840 |
|
总占用地面尺寸(mm) |
1700x1000 |
|
包装尺寸(mm)重量(kg) |
1100x1200x2000 (450kg) |
|
熔胶系统 |
(5Liter)×1 |
|
注胶枪角度 |
（36.4°60°.90°）可选 |
|
注胶管 |
N/A |
|
输入电压 |
200-240VAC/1Phase/50 or 60Hz |
|
温控分区 |
3 |
|
温度范围 |
70℃- 260℃ |
|
最大功率(Kw) |
4.5 |
|
工作气压(Mpa) |
0.5（Mpa）~0.8（Mpa） |
|
用气量 |
0.1m3/min |
|
合模方式 |
气液增压缸（Air Qver Oil） |
|
合模压力 |
最大Max.10Ton |
|
合模行程(mm) |
125mm或（or）150mm选用option |
|
控制系统 |
触摸屏/touch screen |
|
标准模具尺寸(mm) |
230×120×150 （25kg） |
|
模具最大尺寸(mm) |
300×200×150 |
|
工件设计最大尺寸约(mm) |
100×90×18 |
