名称： JX-2200H双工位侧式增压分体机
分类： 侧式注胶机系列
详细介绍：

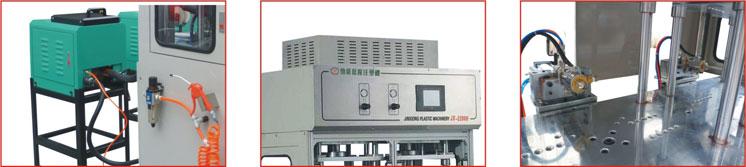

JX-2200H 双工位侧式增压分体机【机型特点】
1、双工位侧式注胶系统，针对各种不同注胶包封産品所设计的制式机型，尤其对较复杂的多模穴与滑块机构的模具设计给予较大的应用空间。
2、操作台和溶胶系统采用分体布局，使用灵活。
3、计算机触屏显示，多语言PLC控制系统。
4、胶泵与胶缸集成装置。结构紧凑，性能稳定。
5、合模采用气液增压缸，合模力更大，适合注胶面积较大、注胶量大産品的大批量生産。
6、注胶压力可调，DELTA温控模块，精准监测温况。
7、工作保护采用双手操作、同时配备光幕开关。
8、模架设计可容易互换，工作台内建産品顶出装置。
9、可选配双胶缸，注胶更稳定，生産效率更高。
10、机台依人体工程学踏脚板设计，方便生産操作。
【规格参数】
|
低压注胶机 |
JX-2200H |
|

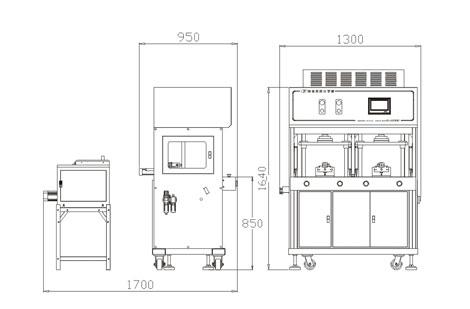

设备尺寸(mm)重量(kg) |
1300x950x1900 （610kg） |
|
工作台高度(mm) |
850 |
|
总占用地面尺寸(mm) |
About 1700x1300 |
|
包装尺寸(mm)重量(kg) |
1400x1050x1950 （660kg） |
|
熔胶系统 |
（5Liter）×1 or 2 选配（optional） |
|
注胶枪角度 |
LPMS-Q-10x1 （36.4°或or 90°） |
|
注胶管 |
JX-ZH-12-C×2 |
|
输入电压 |
200-240VAC/1Phase/50 or 60Hz |
|
温控分区 |
5 |
|
温度范围 |
70℃- 260℃ |
|
最大功率(Kw) |
6 |
|
工作气压(Mpa) |
0.5（Mpa）~0.8（Mpa） |
|
用气量 |
0.18m3/min |
|
合模方式 |
气液增压缸 （Air Over Oil） |
|
合模压力 |
最大 Max.10Tons |
|
合模行程(mm) |
125mm或（or）150mm选用option |
|
控制系统 |
触摸屏/touch screen |
|
标准模具尺寸(mm) |
230×120×150 （25kg） |
|
模具最大尺寸(mm) |
300×200×150 |
|
工件设计最大尺寸约(mm) |
100×90×18 |
