名称： JX-1600D单工位顶式热流道分体机
分类： 顶式注胶机系列
详细介绍：
JX-1600D 单工位顶式热流道分体机
【机型特点】
1.单工位顶式热流道注胶系统。针对各种不同注胶包封産品所设计的机型，尤其对左右平行连续式线材出线模具设计更合理可靠。
2.操作台和溶胶系统采用分体布局，使用灵活。
3.热流道阀针直接顶在産品上注胶，无水口料，降低産品生産时的胶料成本。
4.注胶时间比普通机器缩短，提高生産效率，满足大批量産品的生産需求。
5.胶泵与胶缸集成装置。结构紧凑，性能稳定。

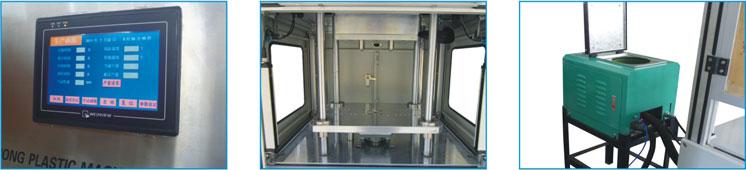

6.计算机触屏显示，多语言PLC控制系统。
7.注胶压力可调，DELTA温控模块，精准监测温况。
8.双手开关合模及安全光栅、急停开关，确保操作安全。
9.模具更换方便，工作台内建産品顶出装置，方便取出産品。
【规格参数】
|
低压注胶机 |
JX-1600D |
|

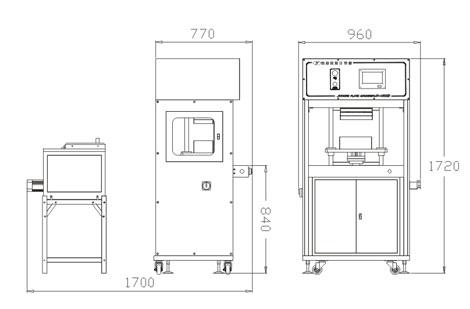

设备尺寸(mm)重量(kg) |
960x770x1700 （320Kg） |
|
工作台高度(mm) |
840 |
|
总占用地面尺寸(mm) |
1700x1000 |
|
包装尺寸(mm)重量(kg) |
1050x870x1770 (370Kg) |
|
熔胶系统 |
（5Liter）x1 |
|
单个工位热嘴数量 |
2or4 depends on part design) |
|
注胶枪角度 |
（36.4°60°90°）可选 |
|
注胶管 |
JX-ZH-16-C×1 |
|
输入电压 |
200-240VAC/1Phase/50 or 60Hz |
|
温控分区 |
6或or8 |
|
温度范围 |
70°-260°℃ |
|
最大功率(Kw) |
6kw/7.5kw |
|
工作气压(Mpa) |
0.5（Mpa）~0.8（Mpa） |
|
用气量 |
0.1m3/min |
|
合模方式 |
气缸（Pneumatic） |
|
合模压力 |
最大Max.1.2Ton |
|
合模行程(mm) |
150 |
|
控制系统 |
触摸屏/touch screen |
|
标准模具尺寸(mm) |
250x150x303（75Kg） |
|
模具最大尺寸(mm) |
300x200x303 |
|
工件设计最大尺寸约(mm) |
60×50×18 |
