名称： JX-2200DH双工位顶式热流道增压分体机
分类： 顶式注胶机系列
详细介绍：
JX-2200DH 双工位顶式热流道增压分体机
【机型特点】
1.双工位顶式热流道注胶系列，针对各种不同注塑包封産品，所设计的制式机型，尤其对左右平行连续式线材出线模具设计更合理可靠。
2.操作台和溶胶系统采用分体布局，使用灵活。
3.热流道阀针直接顶在産品上注胶，无水口料，降低産品生産时的胶料成本。
4.合模采用气液增压缸，合模力更大，这合注胶面积较大、注胶量大产品的大批量生产。
5.注胶时间比普通机器缩短，提高生産效率，满足大批量産品的生産需求。
6.胶泵与胶缸集成装置。结构紧凑，性能稳定。
7.注胶压力可调，DELTA温控模块，精准监测温况。
8.工作保护采用双手自动控制、同时配备光幕开关。
9.模架设计可容易互换，工作台内建産品顶出装置。
10.可选配双胶缸，注胶更稳定，生産效率更高。
11.机台依人体工程学踏脚板设计，方便生産操作。
【规格参数】
|
低压注胶机 |
JX-2200DH |
|

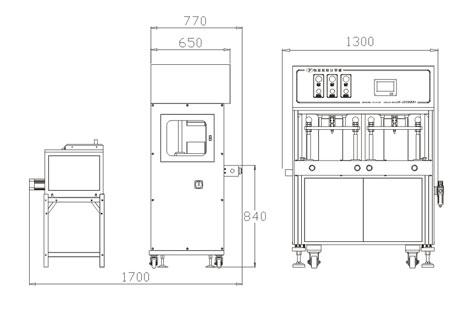

设备尺寸(mm)重量(kg) |
1400x800x1920 （600Kg） |
|
工作台高度(mm) |
905 |
|
总占用地面尺寸(mm) |
About/1730x1400 |
|
包装尺寸(mm)重量(kg) |
1470x900x2000 (650Kg) |
|
熔胶系统 |
（5Liter） x1or 2（optional） |
|
单个工位热嘴数量 |
2or4（depends on part design) |
|
注胶枪角度 |
（36.4°60°90°） |
|
注胶管 |
JX-ZH-16-C×2 |
|
输入电压 |
200-240VAC/1Phase/50 or 60Hz |
|
温控分区 |
11or15 |
|
温度范围 |
70°-260°℃ |
|
最大功率(Kw) |
9.5kw |
|
工作气压(Mpa) |
0.5（Mpa）~0.8（Mpa） |
|
用气量 |
0.18m3/min |
|
合模方式 |
（Air Over Oil） |
|
合模压力 |
(Max).10Tons |
|
合模行程(mm) |
150 |
|
控制系统 |
/touch screen |
|
标准模具尺寸(mm) |
250x150x303（75Kg） |
|
模具最大尺寸(mm) |
300x200x303 |
|
工件设计最大尺寸约(mm) |
100x90x18 |
